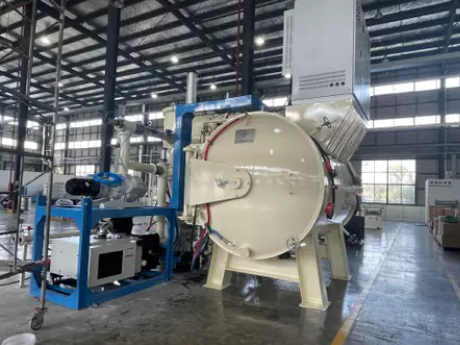

Модель ZLQ - ОДНОКАМЕРНАЯ ВАКУУМНАЯ ПЕЧЬ ДЛЯ ПАЙКИ АЛЮМИНИЯ

Описание продукта:

Однокамерная вакуумная печь для пайки алюминия ZLQ Giant в основном используется для вакуумной пайки промежуточных охладителей воздуха, масляных охладителей, радиаторов, испарителей кондиционеров, конденсаторов, антенн радиолокационных сетей, волноводных трубок и различных пластинчато-финишных или трубчатых теплообменников автомобильной продукции для защиты окружающей среды. Он также может использоваться для вакуумной пайки алюминиевых водоохлаждаемых пластин и воздухоохлаждаемых коробок электрических компонентов в таких отраслях, как высокоскоростные железные дороги и новые энергетические транспортные средства, а также для пайки разделительных изделий.
В нагревательной камере вакуумной печи для пайки алюминия используется ленточный нагреватель Ni-Cr и многослойная композитная теплоизоляционная структура отражающего экрана 1Cr18Ni9Ti;
Вакуумная система представляет собой трехступенчатую систему высокого вакуума, состоящую из диффузионного насоса, насоса Рутса и механического подпорного насоса;
Все печи для пайки алюминия являются печами с отрицательным давлением, по желанию заказчика может быть установлена система охлаждения с внешней циркуляцией воздуха;
Размер зоны действия может быть изменен в соответствии с требованиями заказчика

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ZLQ - БОЛЬШАЯ ОДНОКАМЕРНАЯ ВАКУУМНАЯ ПЕЧЬ ДЛЯ ПАЙКИ АЛЮМИНИЯ

МодельРазмер камеры печи (мм)Равномерность температуры（℃）Скорость нарастания давления (Па/ч)Максимальная температура (℃)Мощность печи (кВ)Степень вакуума (Па)Тепловая мощность (Па)
ZLQ-300 ZQ2400x800x800±30.3800404x10-1300
ZLQ-350 ZQ 2400x1000x1000±30.3800804x10-1350
ZLQ-450 ZQ2500x1200x1200±30.38001204x10-12000

1. Низковакуумный инертный газ постоянного давления защищает и заменяет высоковакуумную пайку алюминия, что позволило сократить время вакуумирования и повысить скорость нагрева деталей.

2. Внешний циркуляционный охлаждающий вентилятор улучшил скорость охлаждения и сократил время разрядки

3. Автоматическое управление аналоговыми пластинами или автоматическое управление IPC являются опциональными

4. Рабочий цикл составляет примерно 3,5 часа (пайка в высоком вакууме - 6-8 часов)

5. Потребляемая мощность одной печи составляет около 450 градусов (высоковакуумная пайка алюминия 800-1200℃), потребление энергии контролируется в режиме реального времени

Применение:

В основном используется для вакуумной газоносной пайки интеркулеров, масляных радиаторов, радиаторов, испарителей кондиционеров, конденсаторов, антенных решеток радаров, волноводов и различных пластинчатых или сегментных теплообменников автомобильной продукции для защиты окружающей среды.

Вакуумная печь для пайки алюминия с газовым подводом серии ZLQ-ZQ в основном используется в вакуумных печах для пайки теплообменников машиностроительной техники, теплообменников гидравлических насосных станций, автомобильных теплообменников и других пластинчато-пластинчатых теплообменников.
